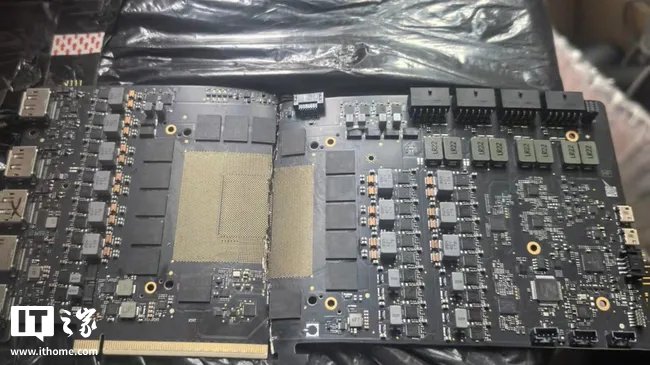

它是在5月26日的新闻中,Twitter/X用户@yuuki_ans推出了配备了四个16 -Pin Power Connectors的NVIDIA RTX 5090图形卡的原型版本。这可能是NVIDIA或其合作伙伴使用的早期工程样本以供证据。原型图形卡被分为两张,但是设计揭示了Nvidia在最终设计之前所做的。对于带有四个电源连接器的设计,有多个考虑因素,简短说明是备份解决方案。如果连接器之一失败(实际使用中并不少见),则其他连接器可以继续保持GPU功率。另一个可能的应用程序是分发功率更均匀,以避免过热。从理论上讲,四个16 -pin连接器最多可提供2400W的功率。对于单个组件来说,这显然是一个巨大的功率要求,也解释了为什么在安装GPU芯片的右侧有两条同一条例模块电压(VRMS)的行。一个GPU消耗2400W功率远远超出了传统游戏的PC范围。该硬件可能以市场为导向,例如人工智能(AI),高性能计算(HPC)或图形和视觉计算机效果的模拟。此外,原型图形卡的PCB边缘配备了其他连接器,例如风扇,USB接口和几个诊断引脚。还有五个视频输出端口,而不是通常的四个。这可能是针对特定的预生产测试。从内存模块来看,它类似于RTX 5090,但尚不清楚是否将内存焊接在PCB的背面。如果是这样,它可能是更强大的早期生产单元,例如RTX 5090 TI或RTX Pro 6000 Blackwell系列。 RTX 5090的另一张原型图形卡泄露了这一1月,我敢肯定,此版本带有双16针食品连接器(12V-2 x 6)。随之而来的。原型图形卡还配备了带有CUDA 245的GB202 GPU76核,高于RTX 5090的21760,在GDDR7图形内存中高32 GB,并使用512 -BIT界面。此外,在NVIDIA共享的场景背后的视频中,该公司简要介绍了创始版RTX 5090的早期原型。该原型具有巨大的4个老虎机设计,带有垂直的PCB和三个人的冷却风扇。它唯一的冷却架构是“三分之二三分之二”,使图形卡巨大,一旦Nvidia将其带入市场,它是历史上最大的。创始人的版本图形卡。但是,Nvidia终于放弃了这个概念。
